单体化

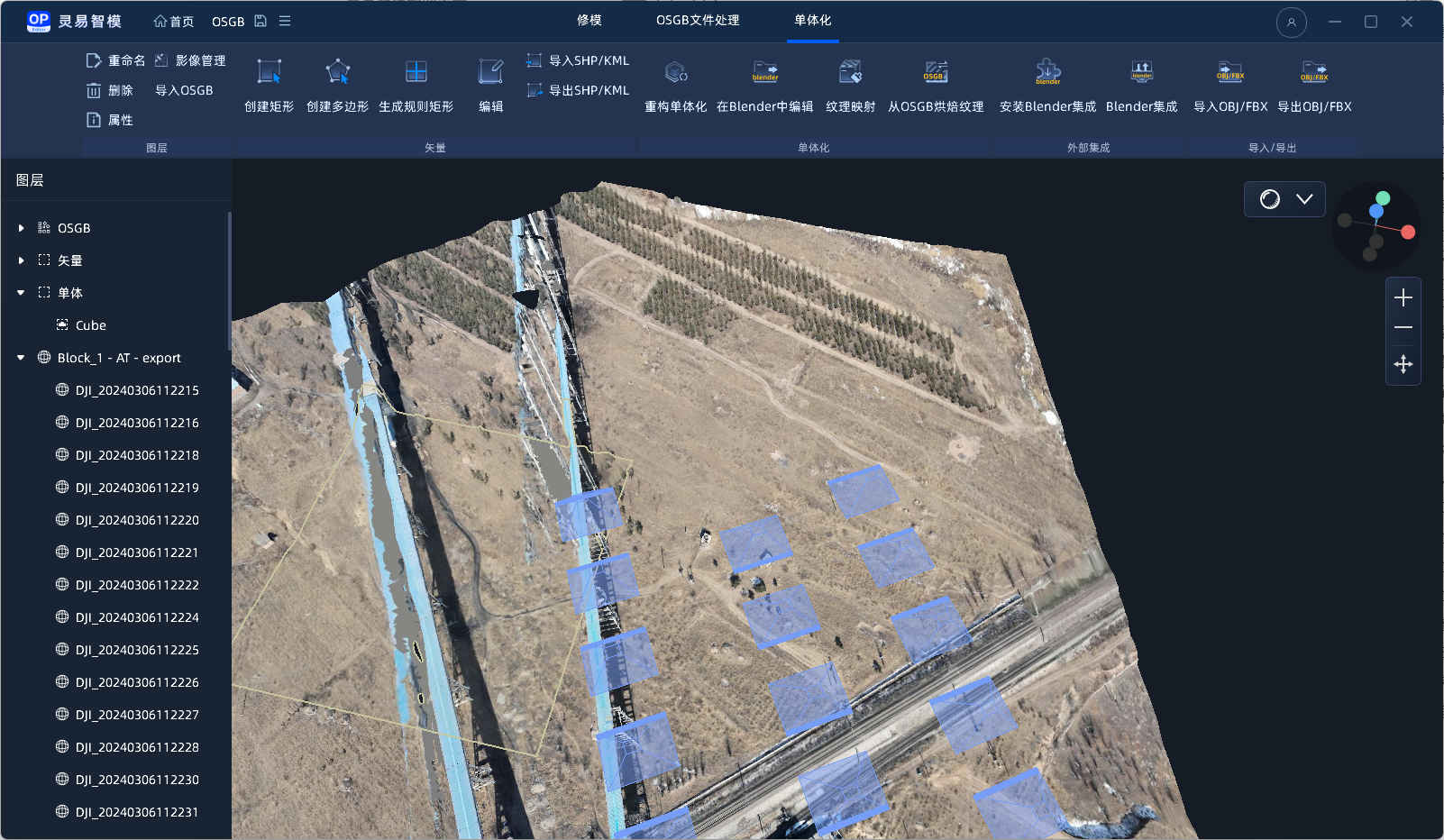

project_window_objectify_page

什么是单体化？

在灵易智模（OPEditor）中，单体化指依据倾斜摄影进行3D建模，可以称作单体化建模，简称单体化。

在灵易智模中，单体的创建方式有两种：

  1. 重构单体化：通过重构算法流程快速创建单体，适用于快速生成
  2. 外部集成单体化：通过与 Blender/3ds Max 集成进行精细建模，配合纹理映射和图像编辑软件（Ps等）完成高质量单体

单体化后，可以批量导出单体。

重构单体化

重构单体化是一种快速创建单体的方式。通过可配置的重构算法流程（网格简化、点云处理、网格重建、模型优化、纹理烘焙等），依据 OSGB 倾斜摄影快速创建单体。

重构单体化与重构导出共用同一重构对话框，区别在于重构单体化将结果创建为工程中的单体，而重构导出将结果导出为 OBJ/FBX 文件。

操作步骤

请先理解基本概念，并创建工程、导入OSGB倾斜摄影、创建矢量。

  1. 打开文件或工程，显示工程窗口;
  2. 切换到单体化标签页；
  3. 在图层或3D视图中选中需要重构单体化的矢量；
  4. 点击菜单栏 -> 单体化 -> 重构单体化按钮，打开重构单体化对话框；
  5. 配置算法步骤和参数后执行处理，完成单体创建。

外部集成单体化

外部集成单体化通过与 Blender/3ds Max 集成，在外部建模软件中进行精细建模，再同步回灵易智模完成单体创建。完整流程如下：

  1. 准备工作：安装并启用外部集成
  2. 加载倾斜摄影：在 Blender/3ds Max 中加载倾斜摄影作为建模参考
  3. 创建/编辑单体：在 Blender/3ds Max 中建模
  4. 更新单体至灵易智模：将单体同步回灵易智模
  5. 纹理映射：通过影像为单体赋予真实纹理

准备工作

安装Blender/3ds Max

从Blender下载安装Blender，推荐安装最新版本（OPEditor最低支持与Blender4.3.1集成）。

从3ds Max下载安装3ds Max，推荐安装2025版本（经过测试）。

安装OPEditor集成插件

在Blender安装OPEditor集成插件步骤：

  1. 打开文件或工程，显示工程窗口;
  2. 切换到单体化标签页；
  3. 点击菜单栏 -> 外部集成 -> 安装Blender集成 按钮，显示安装Blender集成对话框install_blender_integration_dialog；
  4. 将鼠标放置在单体化插件上；
  5. 拖动插件到Blender中安装
  6. 检查安装结果。

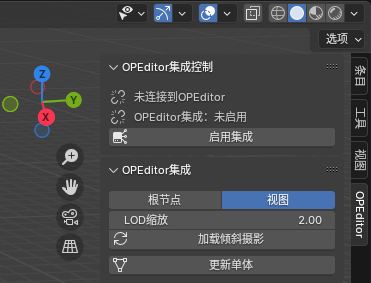

如果安装成功，可以在3D视图中看到OPEditor面板，如果没有看到，可尝试重启Blender

未发布，请联系技术支持获取。

启用OPEditor集成

在OPEditor中启用Blender集成

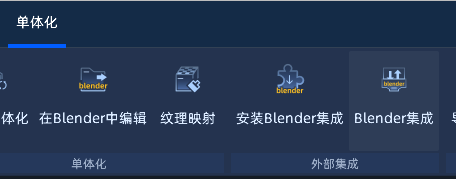

blender_integration_button

  1. 打开文件或工程，显示工程窗口;
  2. 切换到单体化标签页；
  3. 点击菜单栏 -> 外部集成 -> 启用Blender集成按钮，按钮转换为选中状态表示已启用Blender集成；

在Blender/3ds Max中启用单体化（集成）

在Blender中启用集成:

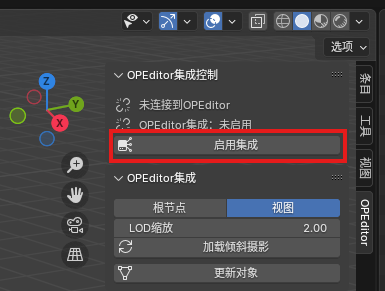

  1. 点击启用OPEditor集成按钮
  2. 查看启用状态

在3ds Max中启用集成：

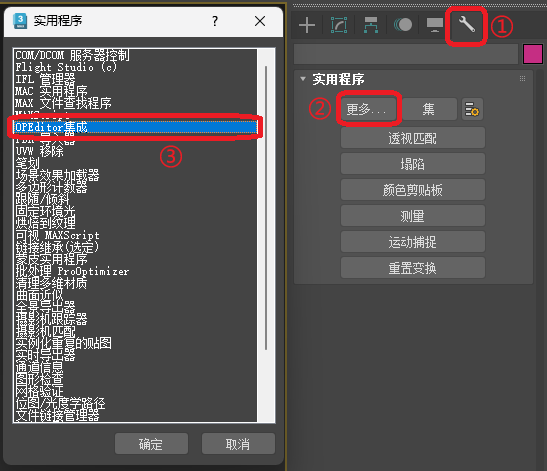

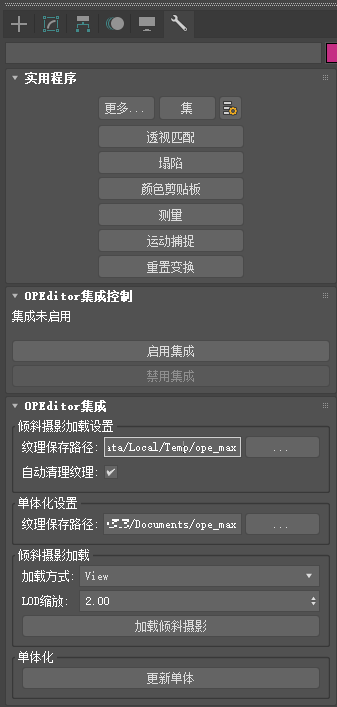

  1. 打开OPEditor集成实用程序 打开后可以看到工具界面：
  2. 点击启用集成按钮

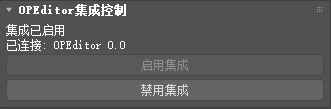

  3. 查看启用状态

确保OPEditor已启用单体化（集成）

加载倾斜摄影

点击加载倾斜摄影按钮将倾斜摄影从OPEditor加载到Blender

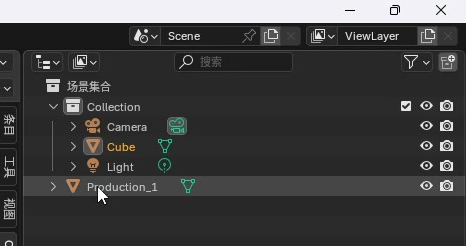

加载成功后，可以在图层和场景中看到倾斜摄影网格节点

点击加载倾斜摄影按钮将倾斜摄影从OPEditor加载到3ds Max

加载成功后，可以在图层和场景中看到倾斜摄影网格节点

如果长时间未加载成功，请检查OPEditor单体化（集成）是否正确启用

高级配置

加载倾斜摄影可以配置以下参数：

参数 可选值 说明
加载方法 根节点/视图 如果选根节点，则只加载倾斜摄影所有地块的根节点；如果选视图，则会根据Blender 3D视图的视口按需加载倾斜摄影
LOD缩放 0.01~100 依据视图加载倾斜摄影时，可以通过LOD缩放控制加载精度，数值越大，精度越低

加载方法选择根节点可以快速加载倾斜摄影，但精度差

使用LOD缩放可以让倾斜摄影的加载在性能和精度之间做权衡，LOD缩放选择较大的值可以更快地加载倾斜摄影，但精度会下降

创建/编辑单体

在Blender/3ds Max中依据倾斜摄影进行建模，完成单体创建或编辑。

用户可以通过加载倾斜摄影快速加载倾斜摄影作为建模参考。

创建单体：直接在Blender/3ds Max中建模创建新的单体。

编辑已有单体

将灵易智模中已有的单体（包括重构单体化创建的单体）同步到Blender/3ds Max进行编辑：

  1. 打开文件或工程，显示工程窗口;
  2. 切换到单体化标签页；
  3. 在图层或3D视图中选中需要编辑的单体；
  4. 点击菜单栏 -> 外部集成 -> 在Blender中编辑按钮，将单体同步到Blender/3ds Max；
  5. 在Blender/3ds Max中编辑单体；

建模注意事项

在Blender/3ds Max依据倾斜摄影进行建模时，需要注意以下事项：

  1. 不可移动倾斜摄影
  2. 建模需要保证为流形
  3. 新模型需要与倾斜摄影贴合

移动倾斜摄影或模型未贴合倾斜摄影会导致纹理映射位置不准确

非流形网格可能无法被OPEditor正确识别

更新单体至灵易智模

在Blender/3ds Max中完成单体创建/编辑后，可以同步到灵易智模中完成单体更新。

操作方法：在Blender/3ds Max中选中对象，点击更新单体按钮，将对象同步到灵易智模。

影像管理

纹理映射需要先导入影像。点击菜单栏 -> 图层 -> 影像管理按钮，打开影像管理对话框，管理与倾斜摄影关联的原始航拍影像数据。

纹理映射

纹理映射用于将航拍影像映射到单体网格上，为单体赋予真实纹理。

请先导入影像，然后：

  1. 切换到单体化标签页；
  2. 在图层或3D视图中选中需要纹理映射的单体；
  3. 点击菜单栏 -> 单体化 -> 纹理映射 按钮，打开纹理映射对话框；

纹理映射流程

在纹理映射对话框中完成以下步骤：

  1. 导入影像：在影像视图中导入航拍影像（支持 ATExport XML 和 BlocksExchange XML 格式）
  2. 映射纹理：通过自动映射（一键完成分组、选择最优影像、创建纹理）或手动映射（逐面选择影像并创建纹理）
  3. 外部编辑（可选）：通过外部图像编辑器（如 Photoshop）对纹理进行精修，保存后自动更新
  4. 保存：保存单体

详见纹理映射对话框。

从OSGB烘焙纹理

从OSGB烘焙纹理到单体网格（开发中）。

导出单体

导出单体可以将单体导出为OBJ/FBX模型。

操作步骤：

  1. 打开文件或工程，显示工程窗口;
  2. 切换到单体化标签页；
  3. 在图层或3D视图中选中需要导出的单体；
  4. 点击菜单栏 -> 导入/导出 -> 导出OBJ/FBX按钮，将单体导出为OBJ/FBX模型。
